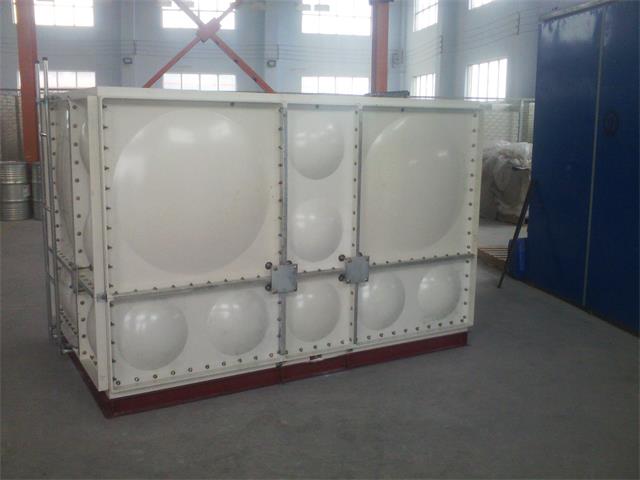

玻璃鋼水箱的模壓工藝流程介紹：
1．壓制前準備
(1)玻璃鋼水箱的質量檢查 玻璃鋼水箱片材的質量對成型工藝過程及制品質量有很大的影響。因此，壓制前必須了解料的質量，如樹脂糊配方、樹脂糊的增稠曲線、玻纖含量、玻纖浸潤劑類型。單重、薄膜剝離性，硬度及質量均勻性等。
(2)剪裁 按制品的結構形狀，加料位置，流程決定片材剪裁的形狀與尺寸，制作樣板，再按樣板裁料。剪裁的形狀多為方形或圓形，尺寸多按制品表面投影面積的40％一80％。為防止外界雜質的污染，上下薄膜在裝料前才揭去。
(3)設備的準備
①熟悉壓機的各項操作參數，尤其要調整好工作壓力和壓機運行速度及臺面平行度等。
②模具安裝一定要水平，并安裝位置在壓機臺面的中心，壓制前要先徹底清理模具，并涂脫模劑。加料前要用干凈紗布將脫模劑擦均，以免影響制品外觀。對于新模具，用前須去油。
2.加料
(1)加料量的確定 每個制品的加料量在次壓制時可按下面公式計算
加料量／g=制品體積／cm3X1.8 /g
(2)加料面積的確定 加料面積的大小，直接影響到制品的密實程度，料的流動距離和制品表面質量。它與SMC的流動與固化特性、制品性能要求、模具結構等有關。一般加料面積為40%-80%，過小會因流程過長而導致玻纖取向。降低強度，增加波紋度，甚至不能充滿模腔。過大，不利于排氣，易產生制品內裂紋。
(3) 加料位置與方式 加料位置與方式直接影響到制品的外觀，強度與方向性。通常情況下，料的加料位置應在模腔中部。對于非對稱性復雜制品，加料位置必須成型時料流同時到達模具成型內腔各端部。加料方式必須有利于排氣。多層片材疊合時，好將料塊按上小下大呈寶塔形疊置。另外，料塊盡量不要分開加，否則會產生空氣裹集和熔接區，導致制品強度下降。 3.成型
當料塊進入模腔后，壓機快速下行。當上、下模吻合時，緩慢施加所需成型壓力，經過一定的固化制度后，制品成型結束。成型過程中，要合理地選定各種成型工藝參數及壓機操作條件。
(1)成型溫度
成型溫度的高低，取決于樹脂糊的固化體系、制品厚度，生產效率和制品結構的復雜程度。成型溫度必須固化體系引發、交聯反應的順利進行，并實現完全的固化。
一般來說，厚度大的制品所選擇的成型溫度應比薄壁制品低，這樣可以防止過高溫度在厚制品內部產生過度的熱積聚。如制品厚度為25～32mm，其成型溫度為135-145℃。而更薄制品可在171℃下成型。
成型溫度的提高，可縮短相應的固化時間；反之，當成型溫度降低時，則需延長相應的固化時間。成型溫度應在高固化速度和佳成型條件之間權衡選定。一般認為，SMC成型溫度在120-155℃之間。
2)成型壓力
玻璃鋼水箱成型壓力隨制品結構、形狀、尺寸及玻璃鋼水箱增稠程度而異。形狀簡單的制品僅需5-7MPa的成型壓力；形狀復雜的制品，成型壓力可達7-15MPa。SMC增稠程度越高，所需成型壓力也越大。
成型壓力的大小與模具結構也有關系。垂直分型結構模具所需的成型壓力低于水平分型結構模具。配合間隙較小的模具比間隙較大的模具需較高壓力。
總之，成型壓力的確定應考慮多方面因素。一般來說，SMC成型壓力在3-7MPa之間。
(3) 固化時間
玻璃鋼水箱在成型溫度下的固化時間（也叫保溫時間）與它的性質及固化體系、成型溫度、制品厚度和顏色等因素有關。固化時間一般按40s／mm計算。對3mm以上厚制品，每增加4mm，固化時間增加lmin。
4.壓機操作
由于玻璃鋼水箱是一種快速固化系統，因此壓機的快速閉合十分重要。如果加料后，壓機閉合過緩，那么易在制品表面出現預固化補斑，或產生缺料、或尺寸過大。在實現快速閉合的同時，在壓機行程終點應細心調節模具閉合速度，減緩閉合過程，利于排氣。
某種玻璃鋼水箱典型的成型周期如下：壓機開啟7s-制品取出l0s-加料20s-模具閉合l0s-固化周期73s,共計120s。】
